开云优质机电安装工程复查关注点（建筑电气篇）

　　开云优质机电安装工程复查关注点（建筑电气篇）1、高层建筑的顶层楼梯间吸顶灯安装高度超过三米以上，于维修更换不便且存在一定作业安全风险，应将其改为壁灯。

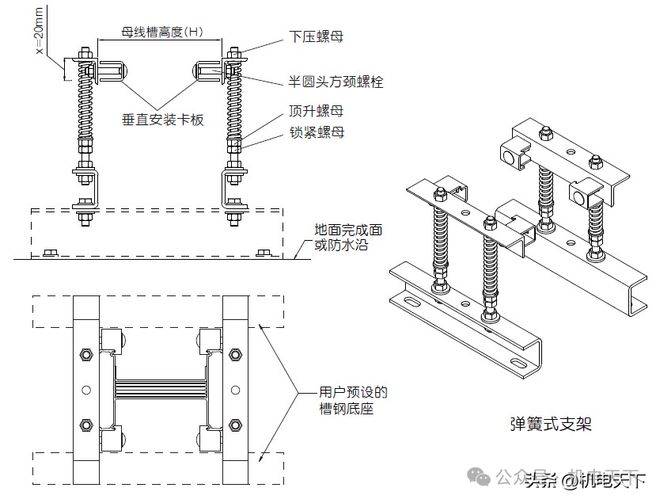

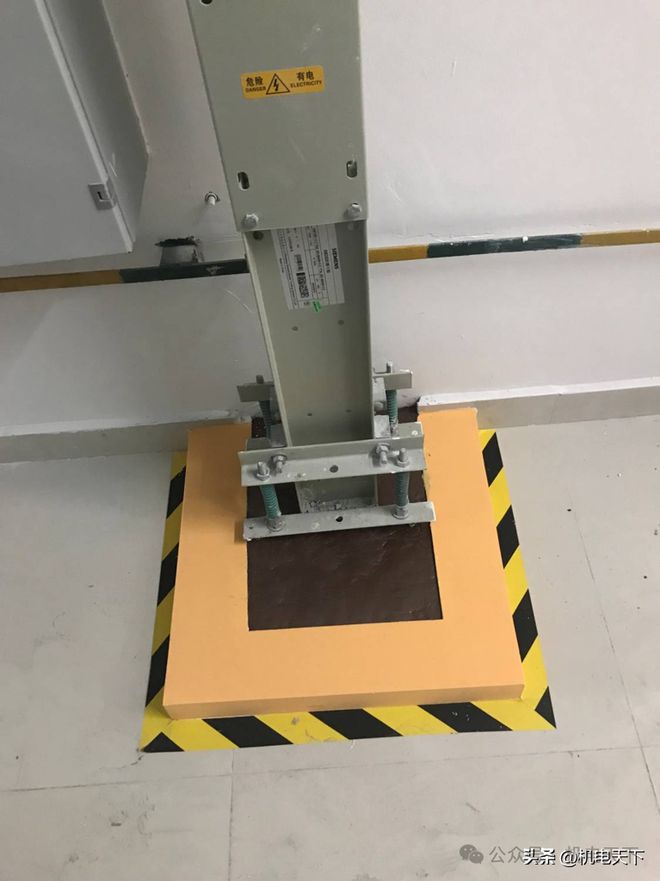

　　2、母线槽段与段的连接口不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置与建（构）筑物固定的专用部件支座（弹簧支承器），其孔洞四周应设置高度为50mm及以上的防水台。母线槽弹簧支承器的弹簧应与底座垂直，并处于半压缩状态，弹簧的上螺帽应处于松开状态。

　　3、母线槽的金属外壳等外露可导电部分应与保护导体可靠连接。每段母线槽的金属外壳间应连接可靠，且母线槽全长与保护导体可靠连接不应少于2处；分支母线槽的金属外壳末端应与保护导体可靠连接

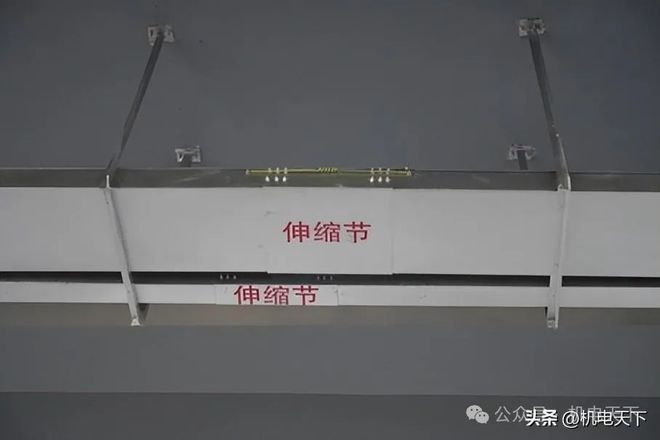

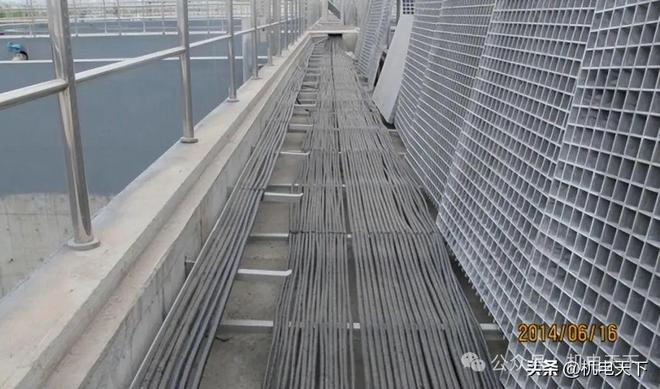

　　5、金属线槽布线m时，宜设置伸缩节；跨越建筑物变形缝处宜设置补偿装置。钢制电缆桥架直线m、铝合金或玻璃钢制电缆桥架长度超过15m，宜设置伸缩节。电缆桥架跨越建筑物变形缝处，应设置补偿装置。

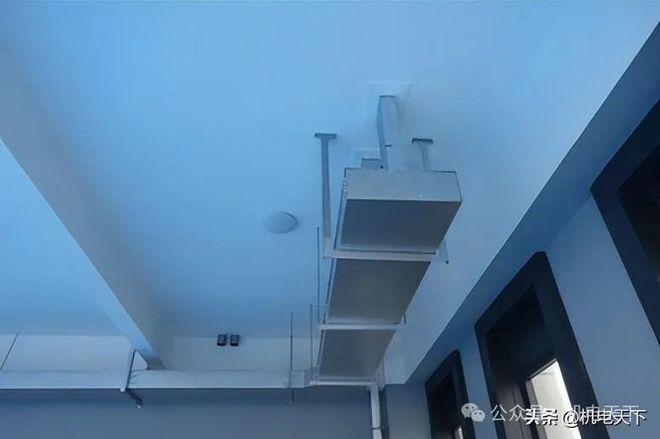

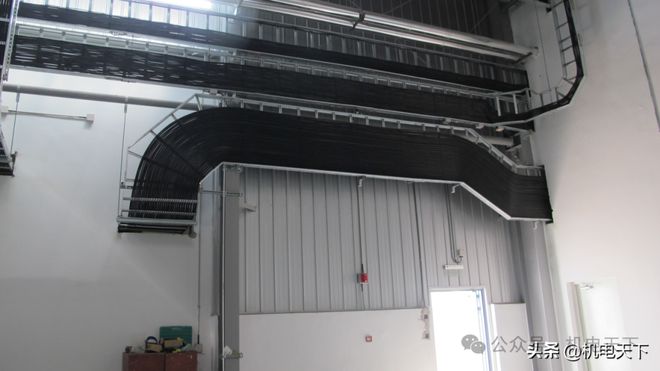

　　6、电缆桥架的组合安装应横平竖直，整齐美观。桥架与桥架之间、盖板与盖板之间、桥架与竖井之间的连接应合缝，桥架的端头应封闭，盖板与桥架之间应固定牢靠，并便于拆卸。封闭母线终端无引出引入线时,端头应封闭。

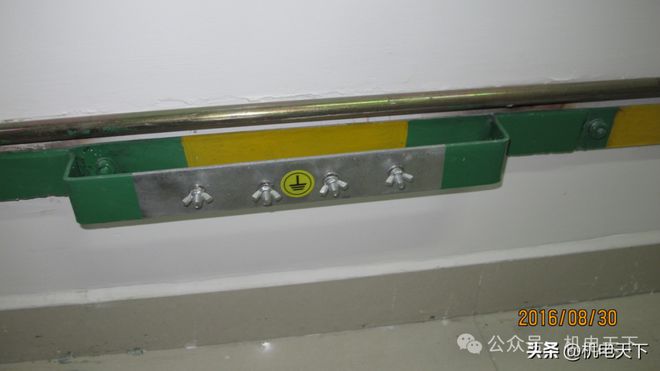

　　7、明敷的室内接地干线支持件应固定可靠，支持件间距应均匀，当沿建筑物墙壁水平敷设时，与建筑物墙壁间的间隙宜为10-20mm；敷设高度及位置应便于检修，不妨碍设备的拆卸、检修和运行巡视。接地干线全长度或区间段及每个连接部位附近的表面，应涂以15-100mm宽度相等的和绿色相间的条纹标识。

　　8、变压器室、高压配电室、发电机房的接地干线个共临时接地用的接线柱或接地螺栓，且应刷白色底漆并标以黑色标识。

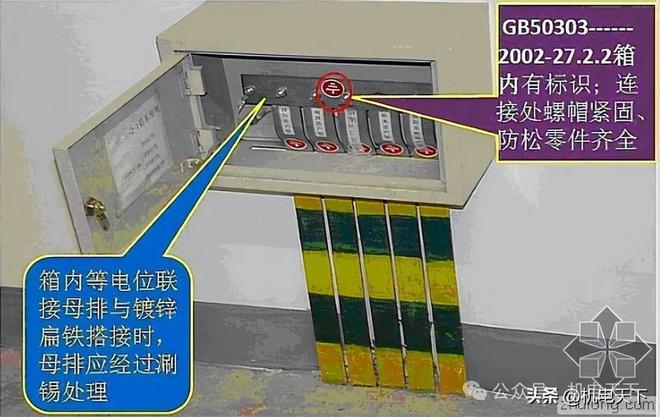

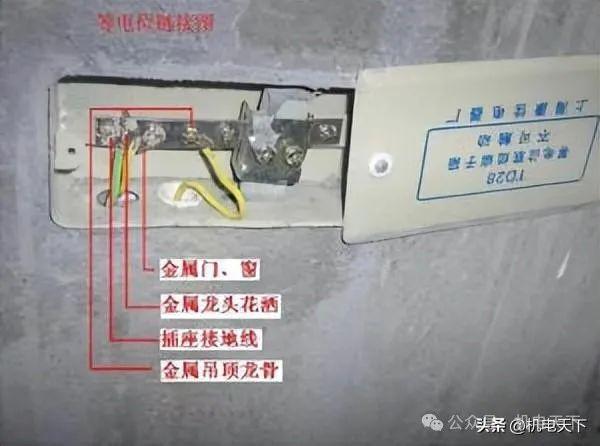

　　9、需做等电位联结的卫生间内金属部件或零件的外露可导电部分，应设置专用接线螺栓与等电位连接导体连接，并应设置标识；连接处螺帽应紧固、防松零件应齐全。

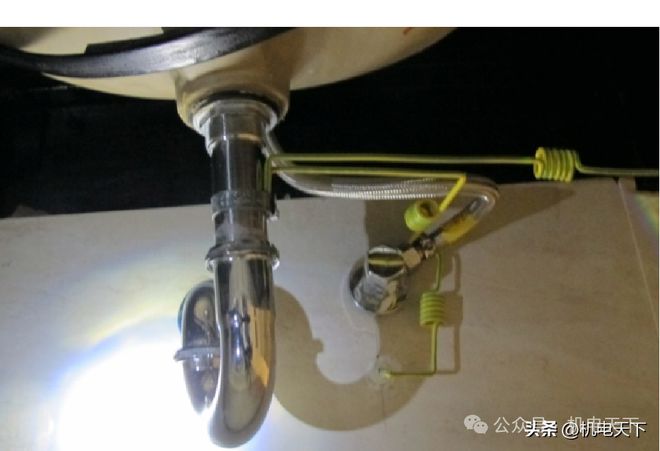

　　10、卫生间等潮湿场所的：1）金属给排水管，洗脸盆下金属存水弯与金属排水管道相连时、金属采暖管；2）、金属搪瓷浴盆及金属管道，淋浴为金属管道的；3）、预埋件与混凝土墙内钢筋相连的洗脸盆金属支架；4）、卫生间的插座、灯的PE线（如卫生间内本无PE线，则不得将卫生间外的PE线、电缆沟内金属电缆支架必须与保护导体可靠连接；电缆的首端、末端和分支处应设标志牌

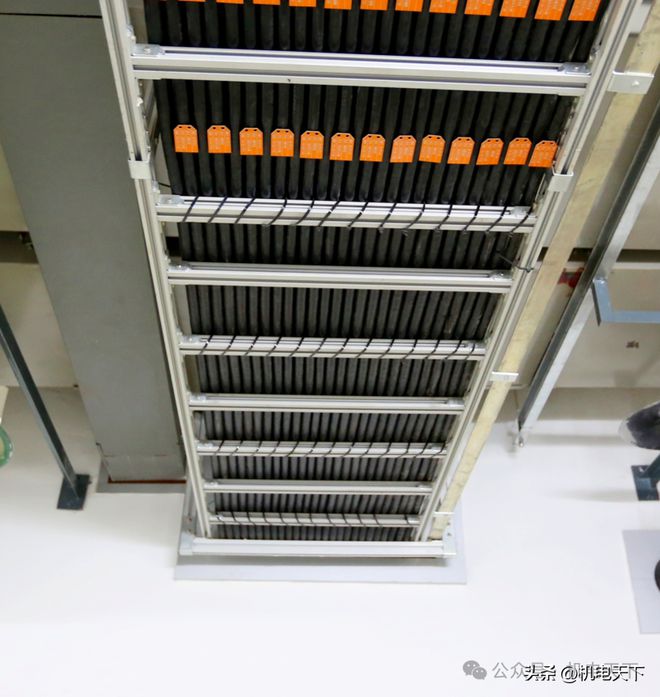

　　12、为便于日常检修与管理：（1）应在电缆始端、末端、转弯处、分支处挂设电缆牌；（2）电气竖井、桥架内每层每根电缆均应做标识，电缆牌挂设的高度宜为距地1.4m；（3）标识牌用尼龙扎带绑扎在电缆上；（4）标识牌挂设应易于查看，多条电缆并排时电缆牌挂设方向统一、整齐美观。（5）标志牌上应注明电缆的编号，型号，规格和起止点。（6）成品塑料牌打印，字体颜色采用黑色或者红色，打印字体为黑体4号。

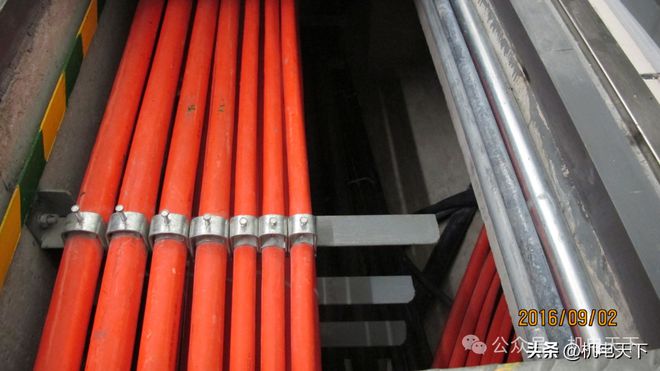

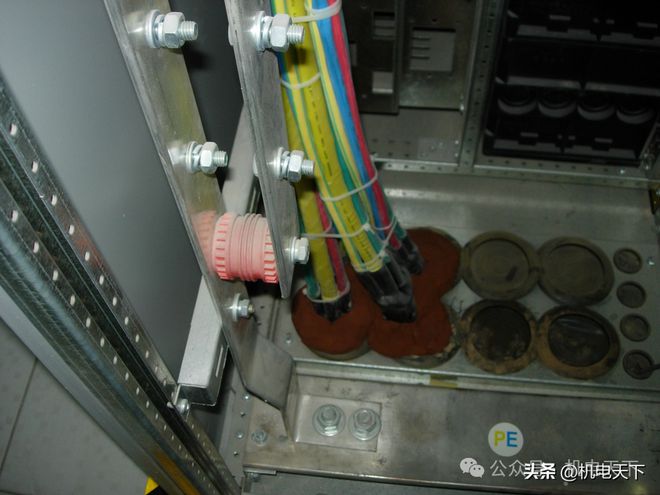

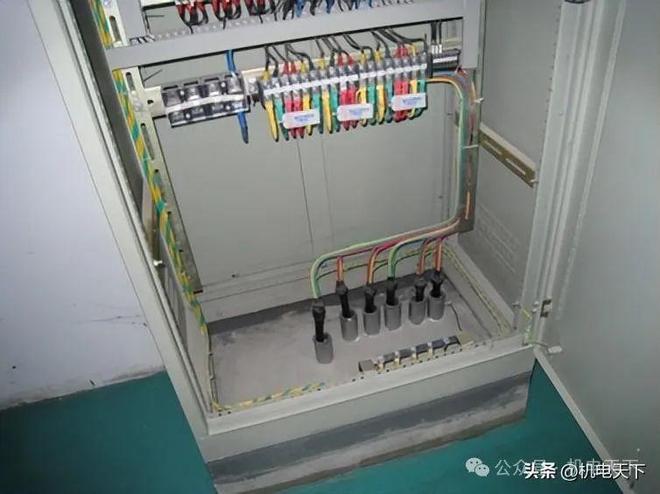

　　13、矿物电缆应采用金属件固定或金属线绑扎，且不得形成闭合铁磁回路。可用电缆卡子、铜卡子、塑料铜芯线、高低压配电设备、裸母线及电梯曳引机的正上方不应安装灯具。高、低压配电室、变压器室、电容器室、控制室内开云，不应有与其无关的管道和线、配电箱柜安装牢固性、垂直度，成列安装时的偏差度，内部元器件设置、进出线规格与设计的一致性，配线的线色设置、接线的压接情况，标识、系统图设置情况，箱柜及型钢基础接地，箱柜内外部防护，有防火要求的箱柜的防火封堵（电缆沟进线、配电箱柜安装牢固性、垂直度，成列安装时的偏差度，内部元器件设置、进出线规格与设计的一致性，配线的线色设置、接线的压接情况，标识、系统图设置情况，箱柜及型钢基础接地，箱柜内外部防护，有防火要求的箱柜的防火封堵（电缆沟进线、进入配电（控制）柜、台、箱内的导管管口，当箱底无封板时，管口应高出柜、台、箱、盘的基础面50-80mm。

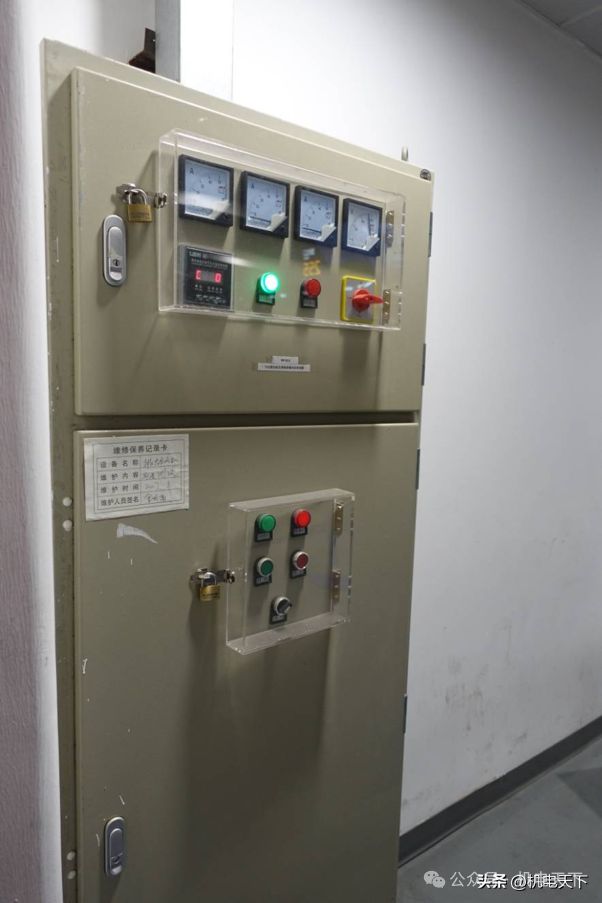

　　18、设置在公共场所的有操作面板（按钮、转换开关）的配电箱，为防止误操作，应采取一定的安全保护措施。

　　19、配电（屏）柜内有易触及到的裸露的带电母线、电缆接线端子时，应有相应的物理隔离措施或绝缘保护（热缩管）措施。确保元器件在进行操作时，不应受到空间的防碍开云，不应有触及带电体的可能。

　　22、刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于0.8m，在照明工程中不宜大于1.2m开云。

　　23、套接紧定式钢导管用紧定套管连接时，在紧定螺钉定位后，进行旋紧至螺帽脱落；套接紧定式钢导管管路连接处，紧定螺钉应处于可视部位。套接紧定式钢导管管路，当管径为φ32及以上时，连接套管每端的紧定螺钉不应少于2个。

　　23、（1） 可上人的吊顶内的配管其管路、走向、支架固定按明配管要求施工。（2） 在吊顶内不得使用半硬质塑料管和塑料波纹管。设计如为硬质塑料电线） 在吊顶内由接线盒引向灯具的灯头线管材质根据管路敷设的材质选用相同材质的保护软管,其保护软管长度在动力工程中不超过0.8m,在照明工程中不超过1.2m(例如目设计为钢管时,选用金属软管；设计为硬质塑料线管时,选用阻燃型塑料波纹管)。（4） 吊顶内敷设的管路应有单独的吊杆或支撑装置。（5） 吊顶内管路敷设对其周围的易燃物做好防火隔热处理,中间接线盒应加盖板封闭,盖板涂刷与墙壁面或顶棚相同颜色的油漆两遍。（6） 吊顶内敷设的管路在进入接线盒时,其内外应装有锁母固定。（7）吊顶内装设的接线盒必须单独固定,其朝向应便于检修和接线。
